Le tutoriel du mois (N°50): Pré-réglages allumeur Marchal ( 2ème partie et fin )
Par Jean-Pierre Laurens le samedi 13 juin 2020, - TOUS LES TUTORIELS et les infos techniques - Lien permanent

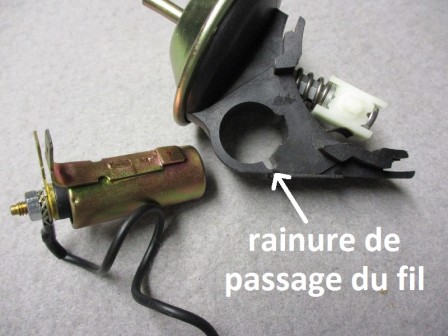

Suite des subtilités de montage des éléments de l'allumeur Marchal sur GS-GSA et Ami Super, comme ci-dessus le bon positionnement du fil d'alimentation.

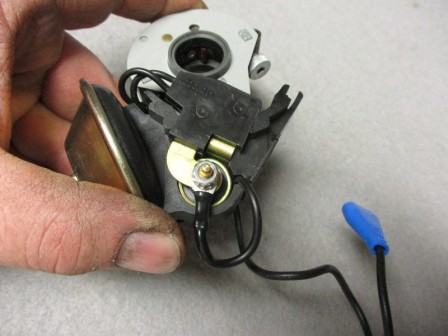

Ce qui donne ceci une fois assemblé l'ensemble cassette-condensateur-capsule prêt à être inséré dans le corps de l'allumeur:

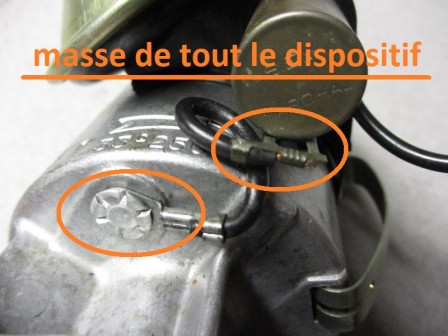

Et en-dessous, le branchement "planqué" de la cosse de masse sur le corps du condensateur...

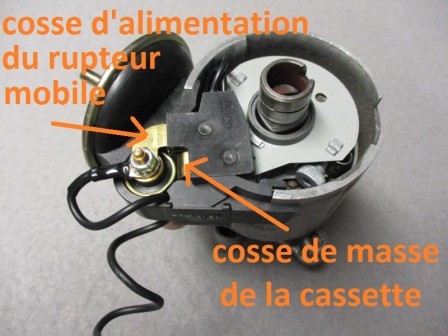

... ce qui permet de conduire cette masse jusqu'à celle de la cassette via l'une des cosses branchés sur la "prise" noire du dessus:

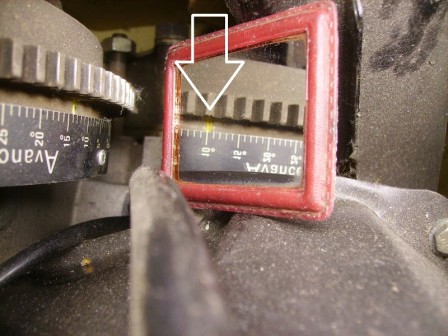

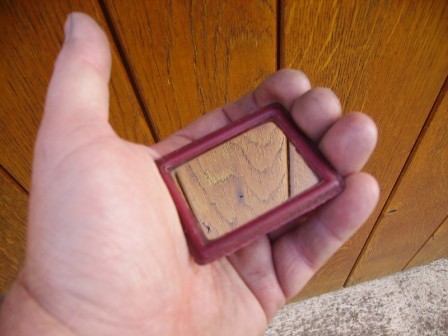

L'allumeur Marchal reposé en bout de l'arbre à came gauche est réglé en statique comme un Ducellier à 10° avant le PMH à l'aide d'un petit miroir incliné qui permet d'aligner les repères parfaitement:
Rappelons qu'il s'agit ici de pré-réglages et que seulement ensuite, le calage moteur tournant, à chaud, et capsule débranchée se fait avec une lampe stroboscopique selon les valeurs propres à chaque type de moteur et de l'allumeur qui lui est associé.
