Le tutoriel du mois (N°81): Montage hélice de ventilateur sur sa poulie
Par Jean-Pierre Laurens le mardi 10 janvier 2023, - TOUS LES TUTORIELS et les infos techniques - Lien permanent
Bon d'accord... En janvier ça caille et c'est plus en plein été que l'on se soucie de l'état de l'hélice du ventilateur ? Et bien pas forcément...

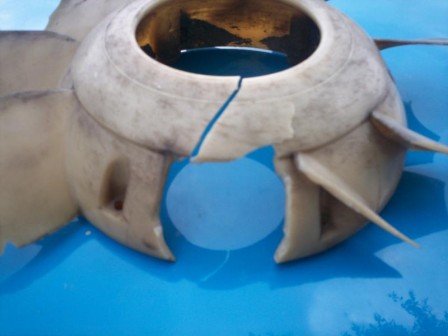

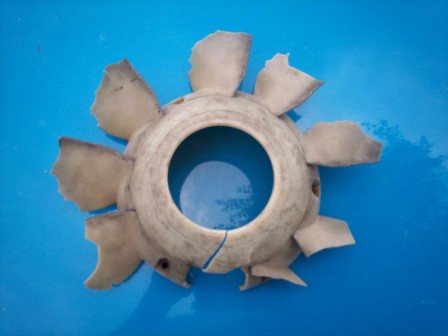

... Le vieillissement normal du matériau de l'hélice ne choisit pas sur le calendrier la date précise de son éclatement, comme ici:

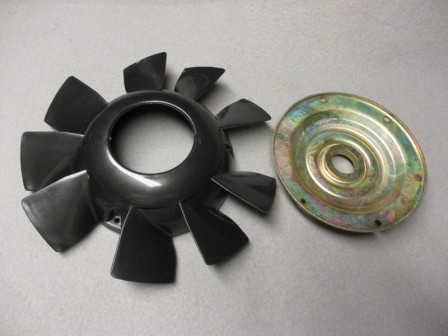

Le remplacement de l'hélice sur sa poulie n'a vraiment rien de complexe. Mais comme toujours, quelques subtilités de conception sont bonnes à connaitre associées à un minimum de réflexion pour un montage correct et rapide sans rien abimer !

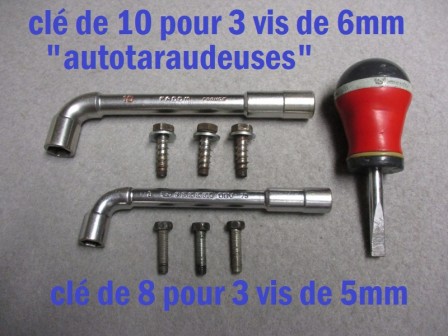

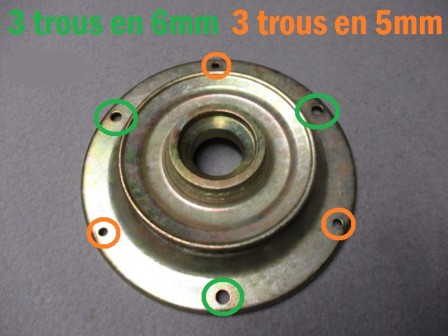

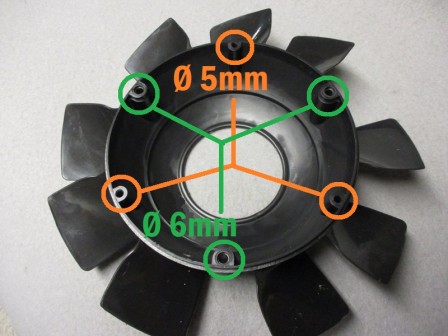

C'est parfaitement normal et d'origine qu'il y ait 2 diamètres de vis et de trous différents

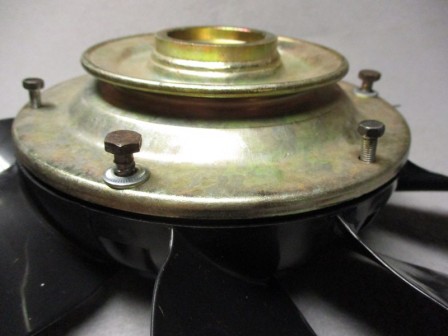

Faire prendre dans leurs bons alésages respectifs, 3 en 6mm et 3 en 5mm, PROGRESSIVEMENT LES 6 VIS EN MEME TEMPS ET TOUTES BIEN EN LIGNE !
Et surtout pas une ou deux serrées à fond avant les autres, ni en "foirant" les vis de 5 dans les trous de 6, ou encore les vis de 6 autotaraudeuses éclatant le plastique dans les trous de 5... Ne vous marrez pas, ce sketch est hélas très fréquent et irréparable !

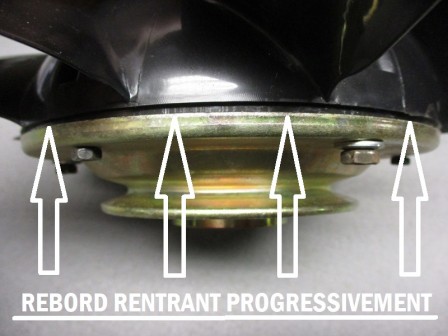

En procédant ainsi, le pourtour de l'hélice peut ( et doit ! ) rentrer progressivement partout dans le rebord de l'hélice. Ne pas hésiter à l'aider avec un tournevis boule comme celui en photo plus haut.

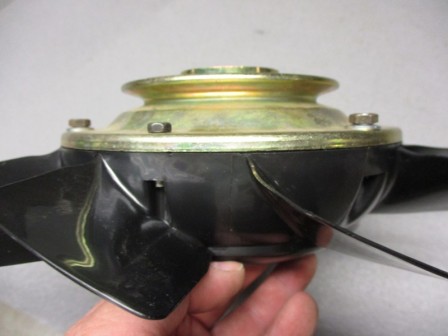

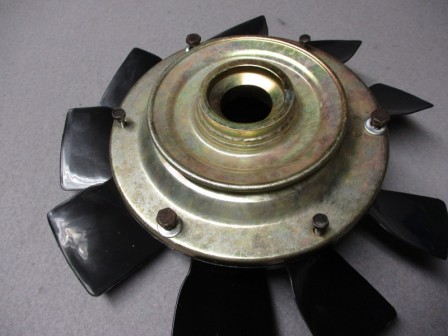

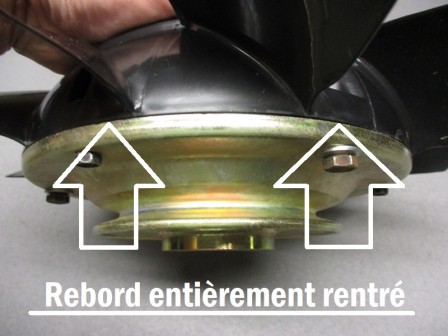

Et voilà ! C'est à la fois tout beau et tout bon pour que ça tourne parfaitement en ligne avec la précontrainte requise:

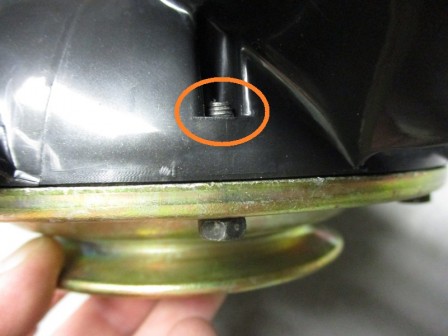

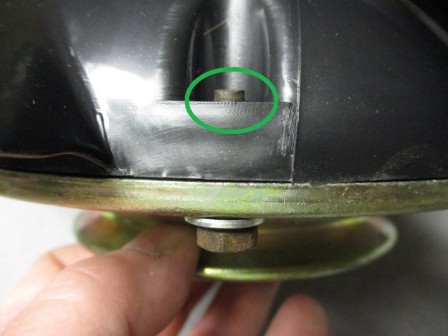

Détails des vis qui doivent déborder un peu au-delà du filetage dans l'hélice lorsque tout est en place correctement:
Hélices neuves disponibles ici: /galerie.php?galerie=146&t=piec...
